Цифровой мультиметр UNI-T UT61D
Технические характеристики UNI-T UT61D
| Выбор пределов измерений | автоматический, ручной |
| Постоянное напряжение | 60 мВ / 600 мВ / 6 В / 60 В / 600 В / 1000 В ±(0,5 % + 1) |
| Переменное напряжение | 60 мВ / 600 мВ / 6 В / 60 В / 600 В / 750 В ±(1 % + 3) |
| Постоянный ток | 600 мА / 6000 мА / 60 мА / 600 мА / 6 А / 10 А ±(1,2 % + 5) |
| Переменный ток | 600 мА / 6000 мА / 60 мА / 600 мА / 6 А / 10 А ±(1,2 % + 5) |
| Измерение сопротивления | 600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 MОм / 60 MОм ±(1 % + 2) |
| Измерение емкости | 40 нФ / 400 нФ / 4 мкФ / 40 мкФ / 400 мкФ / 4000 мкФ ±(3 % + 5) |
| Частота | 10 Гц - 10 MГц ±(0,1 % + 4) |
| Измерение скважности | 0,1 - 99,9 % |
| Сопротивление для постоянного напряжения | 10 МОм |
| Индикатор разряда батарейки | 7,5 В |
| Питание | 9В (6F22) |
| Дополнительные параметры | -RS232 -Тест диодов -Спящий режим -Прозвонка -Режим удержания данных -Режим относительных измерений -Режим Max/Min -Предохранитель |
| Общие характеристики | |
| Аналоговая шкала | 61 деление |
| Размер ЖК индикатора | 65 x 43 мм |
| Вес нетто | 370 г |
| Габариты | 180 x 87 x 47 мм |
| Комплектация | мультиметр UNI-T UT61D – 1 шт измерительные щупы – 2 шт многофункциональный разъем – 1 шт батареи 9 В – 1 шт USB кабель – 1 шт |

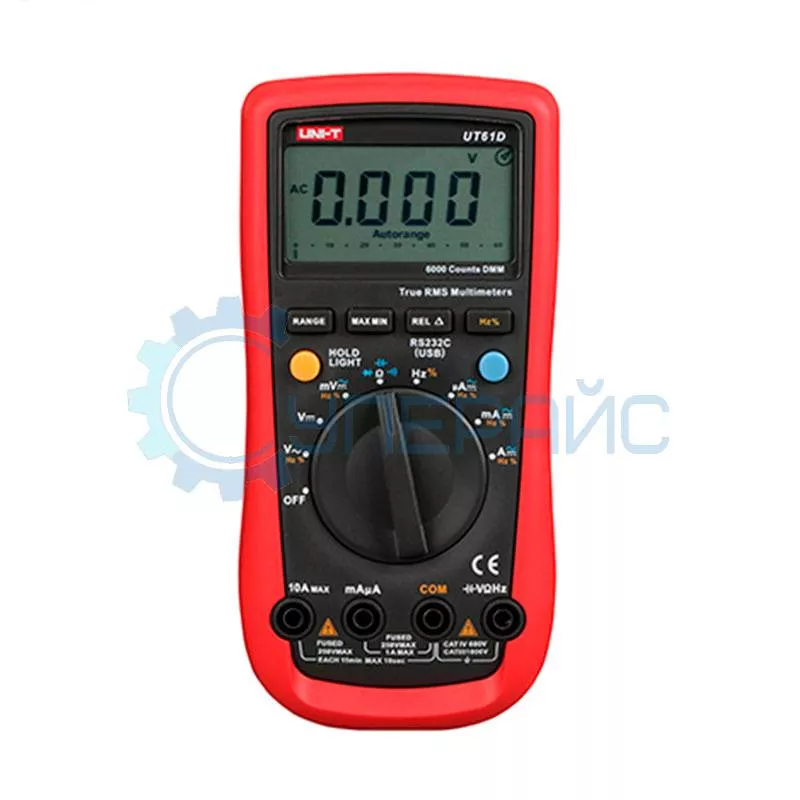

Профессиональный цифровой мультиметр UNI-T UT61D с автоматическим выбором диапазона и функцией TRUE RMS

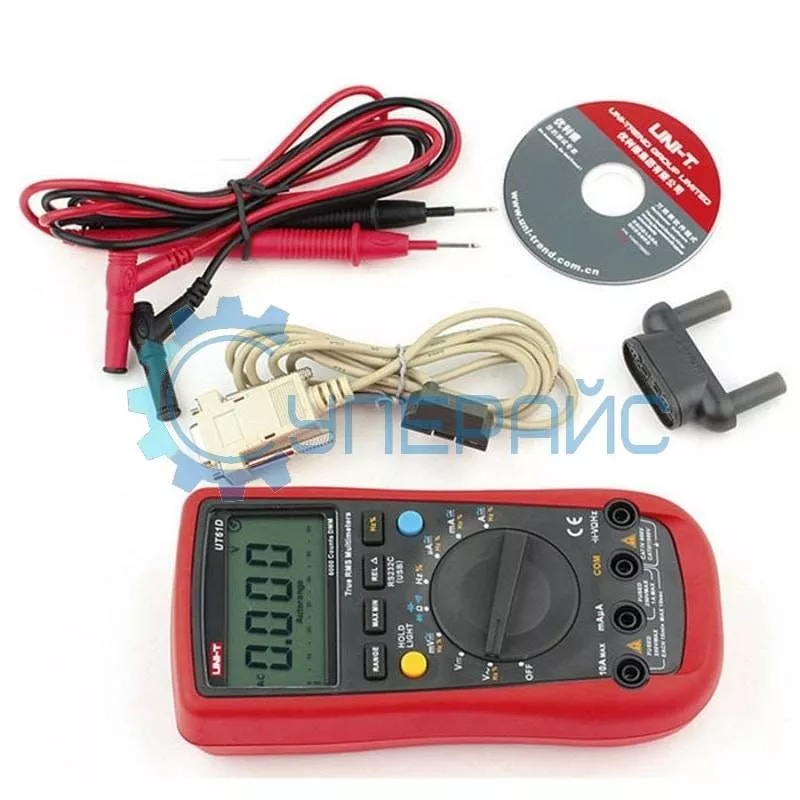

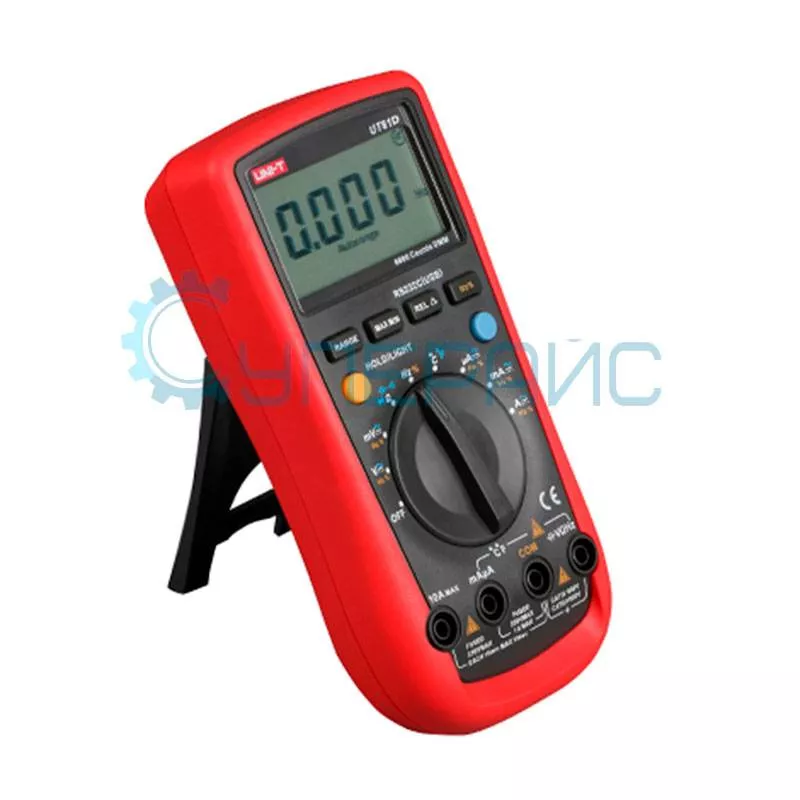

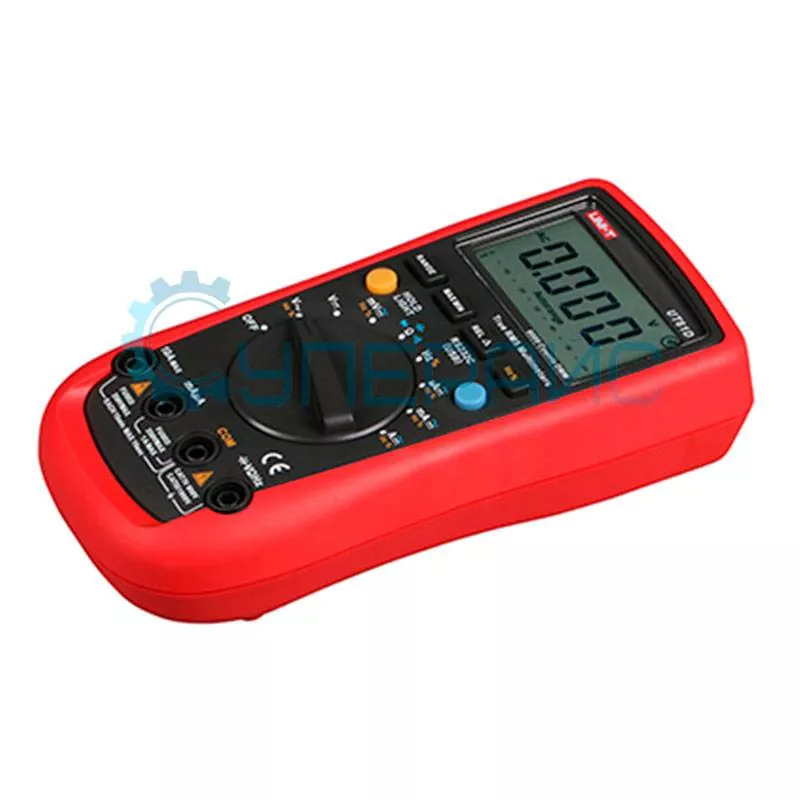

Модель примечательна тем, что имеет функцию TRUE RMS, автоматический выбор диапазона измерения и возможность подключения к компьютеру. Кроме самого прибора комплект поставки включает в себя щупы и USB-кабель. Кабель оснащен оптической развязкой, что упрощает подключение мультиметра к компьютеру. Щупы изготовлены из гибкого материала и имеют защитные колпачки. Корпус сделан из качественного пластика и обрезинен. Имеется заглушка для USB кабеля и откидная подставка.
У пользователей прибора часто возникает вопрос: как замерить напряжение мультиметром UT61D? Ответ: напряжение в розетке мультиметром измеряется при положении поворотного преключателя V≈. Нужный диапазон устанавливается многократным нажатием на кнопку «RANGE».

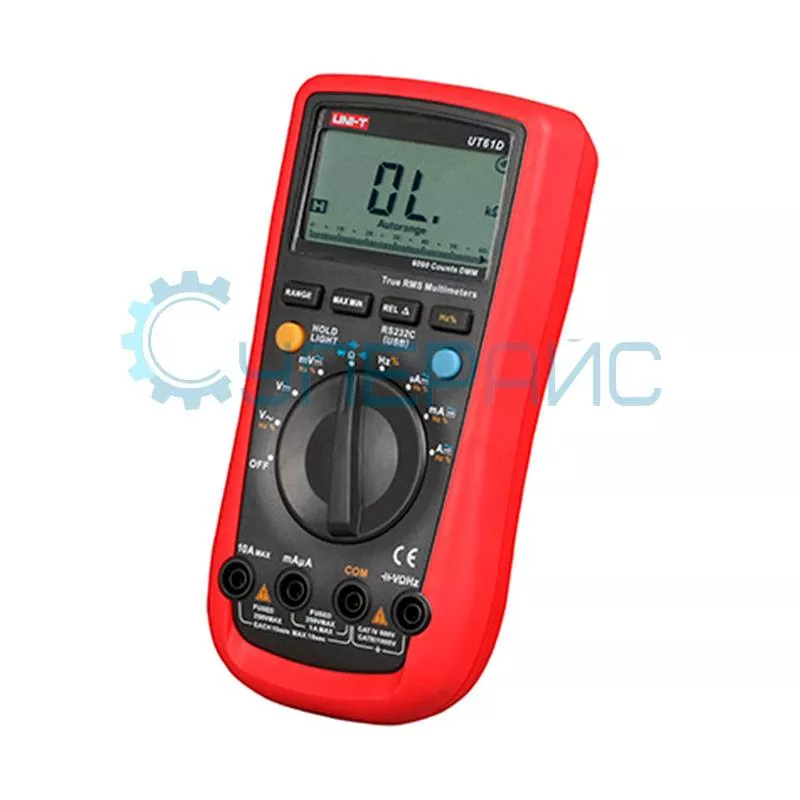

Модель UNI-T UT61D включается при помощи поворотного переключателя. Экран большой и имеет аналоговую гистограмму. Измеряемые величины выбираются при помощи кнопок. Кнопка «Hz» переключает измерение частоты и скважности переменного напряжения. Помимо автоматического выбора диапазонов имеется ручной.
При «многофункциональном» положении переключателя, последовательное нажатие голубой кнопки позволяет выбирать измерение сопротивления, ёмкости, прозванивать цепи, переключаться между постоянным/переменным напряжением.
Имеется три диапазона для замера постоянного или переменного тока, которые можно выбирать вручную. Кратковременное нажатие жёлтой кнопки позволяет удерживать данные, а длительное — включать подсветку дисплея. Кнопка «max/min» нужна для фиксации предельных значений.
Кратковременное нажатие на «REL Δ» устанавливает прибор в режим относительных измерений. При удержании будет работать передача данных. В этом режиме данные могут быть записаны в таблицу Excel. На экране будет отображаться характеристика меняющейся величины. Удобство пользования прибором дополняется наличием индикатора заряда батареи, функции автовыключения.
Ручной автомат-измеритель имеет достойные характеристики при хорошем соотношении цена/функциональность. Доставка производится своевременно, после тестирования мультиметра специалистами Суперайс.
Обзорная таблица| Характеристики | Диапазон | UT61A | UT61B | UT61C | UT61D | UT61E |
| Постоянное напряжение (DC) | 400мВ/4В/40В/400В/1000В | ± (0.5%+1) | | | | |
| 40мВ/400мВ/4В/40В/400В/1000В | ± (0.5%+1) | |||||
| 60мВ/600мВ/6В/60В/600В/1000В | ± (0.5%+1) | ± (0.5%+1) | ||||
| 220мВ/2,2В/22 В/220В/1000В | ± (0.1%+2) | |||||
| Переменное напряжение (AC) | 400мВ/4В/40В/400В/750В | ±(1%+3) | ||||
| 40мВ/400мВ/4В/40В/400В/750В | ±(1%+3) | |||||
| 60мВ/600мВ/6В/60В/600В/750В | ±(1%+3) | ±(1%+3) | ||||
| 220мВ/2.2В/22В/220В/750В | ±(0.8%+10) | |||||
| Постоянный ток | 400мА/4000мА/40мА/400мА/4A/10A | ±(1%+2) | ±(1%+2) | |||
| 600мА/6000мА/60мА/600мА/6A/10A | ±(1%+2) | ±(1%+2) | ||||
| 220мкА/2200мА/22мА/220мА/2,2А/10А | ±(0.5%+10) | |||||
| Переменный ток | 400мА/4000мА/40мА/400мА/4A/10A | ±(1.2%+5) | ±(1.2%+5) | |||
| 600мА/6000мА/60мА/600мА/6A/10A | ±(1.2%+5) | ±(1.2%+5) | ||||
| 220мкА/2200мкА/22мА/220мА/2,2А/10А | ±(0.8%+10) | |||||
| Сопротивление | 400Ом/4кОм/40кОм/400кОм/4MОм/ 40MОм | ±(1%+2) | ±(1%+2) | |||
| 600Ом/6кОм/60кОм/600кОм/6MОм/ 60MОм | ±(1%+2) | ±(1%+2) | ||||
| 220Ом/2.2кОм/22кОм/220кОм/2.2MОм/ 22MОм/220MОм | ±(0.5%+10) | |||||
| Емкость | 40нФ/400нФ/4мкФ/40мкФ/400мкФ/ 4000мкФ | ±(3%+5) | ±(3%+5) | ±(3%+5) | ±(3%+5) | |
| 22нФ/220нФ/2,2мкФ/22мкФ/220мкФ/ 2,2мФ/22мФ/220мФ | ±(3%+5) | |||||
| Частота | 10Гц-10МГц | ±(0.1%+4) | ±(0.1%+4) | ±(0.1%+4) | ±(0.1%+4) | |
| 10Гц-220МГц | ±(0.01%+5) | |||||
| Температура (°C) | -40°C～1000°C | | ±(1.2%+3) | ±(1.2%+3) | ||
| Температура (°F) | -40°F～1832°F | ±(1.2%+4) | ±(1.2%+4) | |||
| Количество отсчётов дисплея | 6000 | 6000 | 5999 | 5999 | 22000 | |
| Ручной выбор диапазона | + | + | + | + | + | |
| Тест диодов | + | + | + | + | + | |
| Тест транзисторов | + | + | + | - | - | |
| Полоса пропускания | 45Гц - 400Гц | 45Гц - 400Гц | 45Гц - 1кГц | 45Гц - 3кГц | 45Гц - 10кГц | |
| Измерение скважности | 0.1%- 99.9% | + | + | + | + | + |
| Функция бесконтактного измерения переменного напряжения (EF test) | + | + | + | - | - | |
| Прозвонка | | + | + | + | + | + |
| Режим удержания данных | + | + | + | + | + | |
| Индикация низкого уровня батареи | ≤7.5В | + | + | + | + | + |
| RS232(USB) | - | + | + | + | + | |
| Автовыключение (спящий режим) | около 15 минут | + | + | + | - | - |
| Режим Max/Min | + | + | + | + | + | |
| Режим относительных измерений | + | + | + | + | + | |
| Подсветка ЖК дисплея | + | + | + | + | + | |
| Аналоговая шкала | 41 деление | 41 деление | 61 деление | 61 деление | 61 делений | |
| Предохранитель | + | + | + | + | + | |
| Входное сопротивление для DCV | ≥10MОм | + | + | + | + | + |
| Питание | 9В (6F22) | |||||
| Размер ЖК индикатора | 65 мм × 43 мм | |||||
| Вес нетто | 370 г | |||||
| Цвет корпуса | красный,серый | |||||
| Габариты | 180мм x 87мм x 47мм | |||||
