Комплект лабораторного оборудования «Измерительные приборы давления, расхода, температуры»

Описание товара

Комплект учебного оборудования «Измерительные приборы давления, расхода, температуры» предназначен для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидравлические системы», «Гидравлика» в системе высшего и среднего профессионального образования, а также будет интересен студентам других строительных специальностей.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения экспериментов приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.
Стенд позволяет изучить методы и приборы по измерениям давления, расхода и давления жидкости и газа.

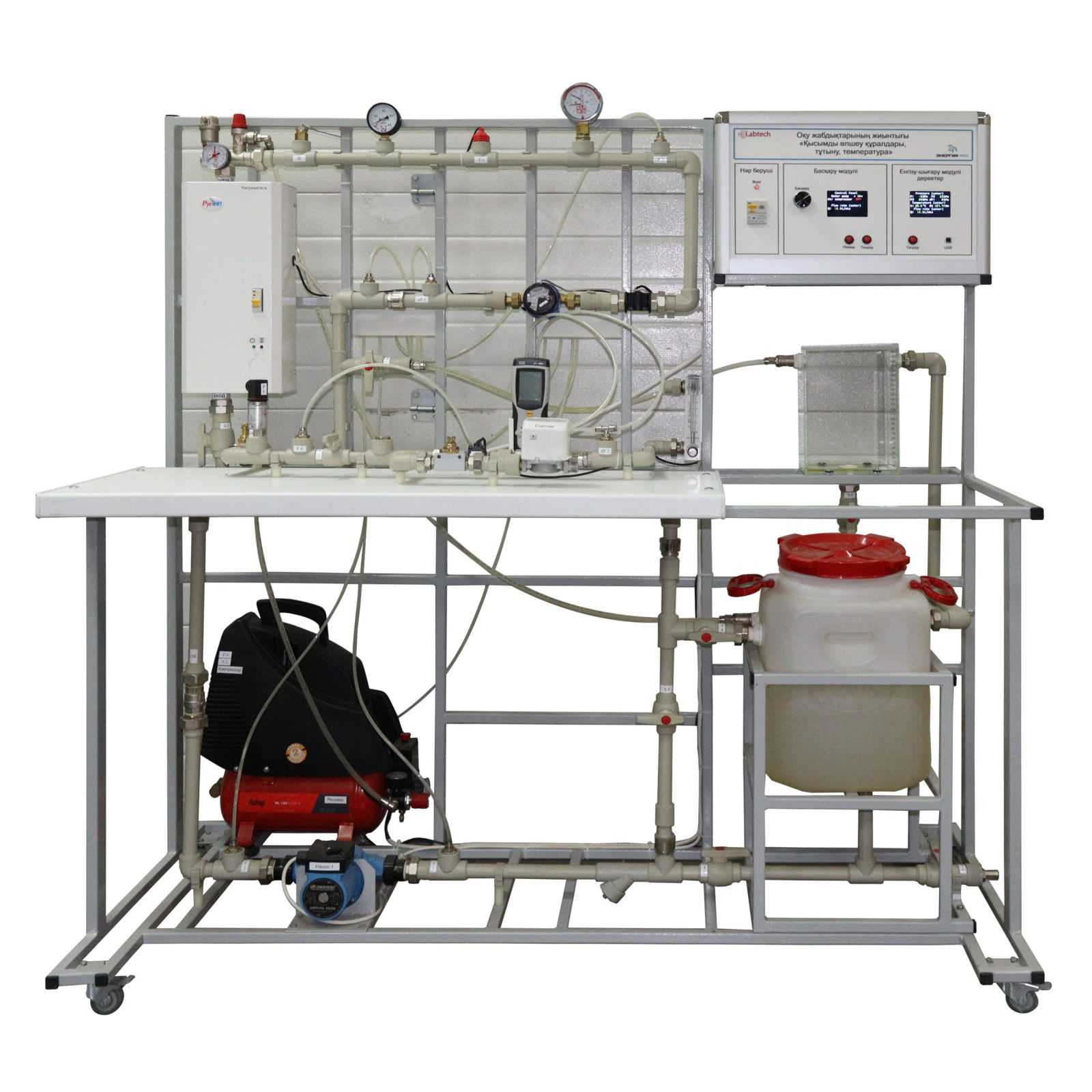

Стенд собран на рамном основании из стального профиля покрытым порошковой краской. На основании прикручена столешница для удобного расположения элементов стенда. Рама установлена на колесные опоры с тормозами для удобного перемещения и фиксации стенда. На раме смонтирована гидравлическая и пневматическая системы, состоящие из вспомогательных и исследуемых элементов, а также блок управления стендом.

Гидравлическая система стенда выполнена из полипропиленового трубопровода. На раме установлен бак для жидкости, позволяющий работать со стендом, не подключая его к централизованной системе водоснабжения и канализации. Движение воды в системе осуществляется при помощи циркуляционного насоса. Температура воды с системе изменяется электрическим котлом.

На гидравлической системе расположены следующие исследуемые элементы:

• Терморезистивный преобразователь.
• Манометр.
• Интегральный датчик температуры.
• Термоманометр (стрелочный деформационный манометр; стрелочный термометр).
• Деформационный датчик мембранного типа.
• Счетчик количества воды электронный.
• Расходомер.
• Дифференциальный манометр.

Пневматическая система выполнена из полипропиленового трубопровода. Для подачи воздуха в систему используется компрессор. В пневматическую систему стенда входят следующие элементы:

• Датчик давления пьезорезистивного типа.
• Мембранный датчик давления.
• Дифференциальный датчик давления.
• Дифференциальный манометр.
• Ротаметр.
• Счетчик газа.
• Редукционный клапан.
• Манометры.
• Датчик избыточного давления.
• Датчик температуры.

Преимущества

• Учебное оборудование поставляется в собранном виде
• Пуско-наладочные работы не требуются

Лабораторные работы

1. Приборы для измерения температуры
   1. Динамические характеристики терморезистивного преобразователя (ручной режим измерений)
   2. Динамические характеристики терморезистивного преобразователя (автоматический режим измерений)
2. Приборы измерения давления.
   1. Стрелочный деформационный манометр
   2. Датчик давления деформационного мембранного типа
3. Приборы измерения давления газа.
   1. Датчик давления пьезорезистивного типа
   2. Дифференциальный манометр
4. Изучение объемного способа измерения расхода воды
   1. Изучение способа измерения расхода воды по показаниям счетчика количества воды
   2. Изучение способа измерения расхода воды по величине падения давления на мерной диафрагме
5. Изучение способа измерения расхода газа по методу отсеченного объема
6. Приборы измерения расхода газа
   1. ротаметр
   2. анемометр
   3. счетчик газа
7. Изучение способа измерения расхода газа по измерительной диафрагме
8. Снятие характеристики насоса
9. Снятие характеристики компрессора
10. Изучение редукционного клапана

Комплект поставки

1. Комплект учебного оборудования «Измерительные приборы давления, расхода, температуры» в сборе
2. Паспорт
3. Методические указания
4. Мультимедийная методика (учебное видео)
5. Руководство по эксплуатации
