Комплект учебно-лабораторного оборудования "Интерфейсы промышленных датчиков"

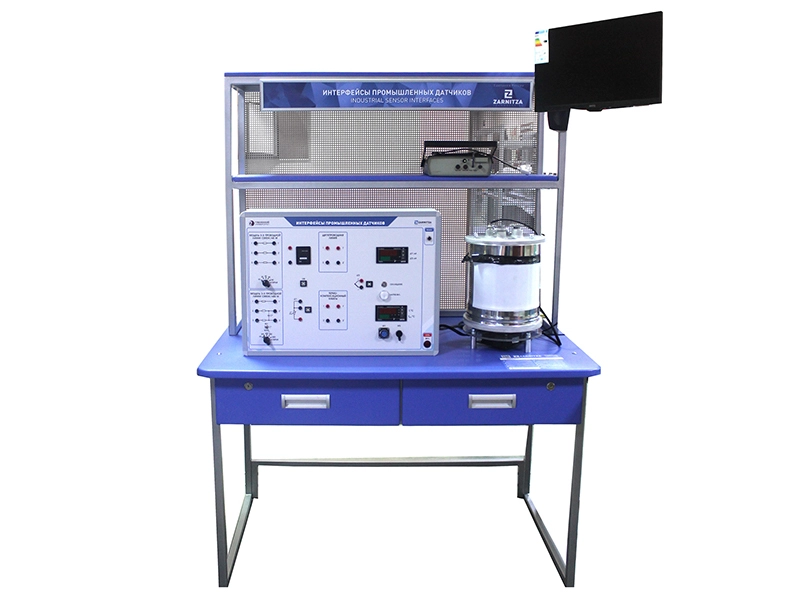

Стенд конструктивно выполнен в модульном настольном исполнении.Комплект учебно-лабораторного оборудования (далее  стенд) "Интерфейсы промышленных датчиков" предназначен для проведения лабораторных работ по ознакомлению студентов с конструкцией и принципом действия промышленных термометров сопротивления и термоэлектрических термометров, а также ознакомления со схемами их включения в аналоговых и цифровых каналах связи. Знакомство с понятиями "сопротивление линии связи" и "компенсация влияния изменения сопротивления линии связи". Знакомство с понятием "распределённые параметры линии связи", их влиянием на передачу цифровых сигналов и схемами подключения датчиков в цифровых каналах.

Комплектация

1. Лабораторный стенд "Интерфейсы промышленных датчиков".
2. Персональный компьютер с предустановленным программным обеспечением.
3. Преобразователь интерфейса USB-RS485.
4. Кабель USB Am-Bm.
5. USB осциллограф.
6. Вольтметр.
7. Комплект соединительных проводов и кабелей.
8. Лабораторный стол.
9. Паспорт изделия.
10. Руководство по эксплуатации.
11. Методические рекомендации по выполнению лабораторных работ.

Состав

• Набор датчиков температуры.
• Сухоблочный термоизолированный нагреватель.

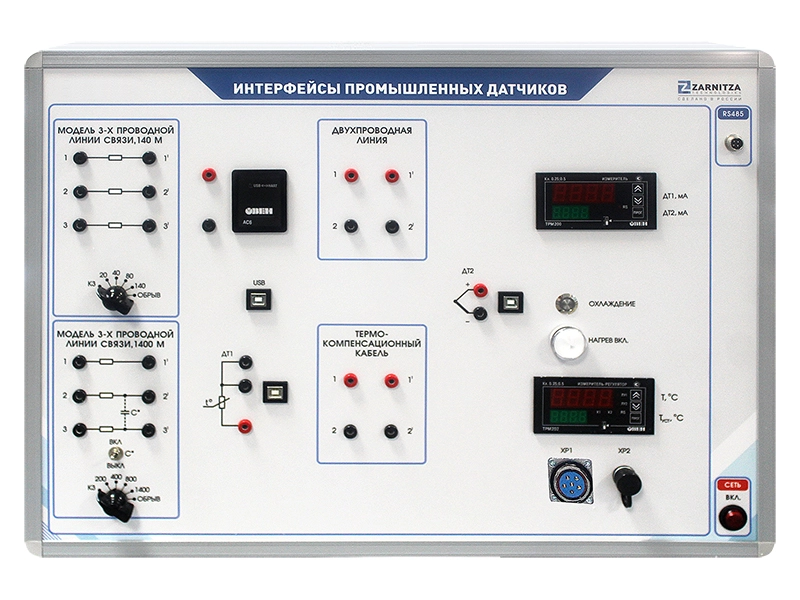

• Моноблок "Промышленные термометры".

Учебно-методическое пособие по проведению лабораторных работ

1. Изучение конструкции промышленных термометров сопротивления и термоэлектрических термометров.
2. Изучение схем подключения термометра сопротивления (2-, 3-проводные) к нормирующему преобразователю. Правила подключения экранирующей оплетки.
3. Изучение интерфейса HART-протокола.
