Комплект учебно-лабораторного оборудования "Стол электромонтажника начального уровня" (СЭМНУ-НР-3)

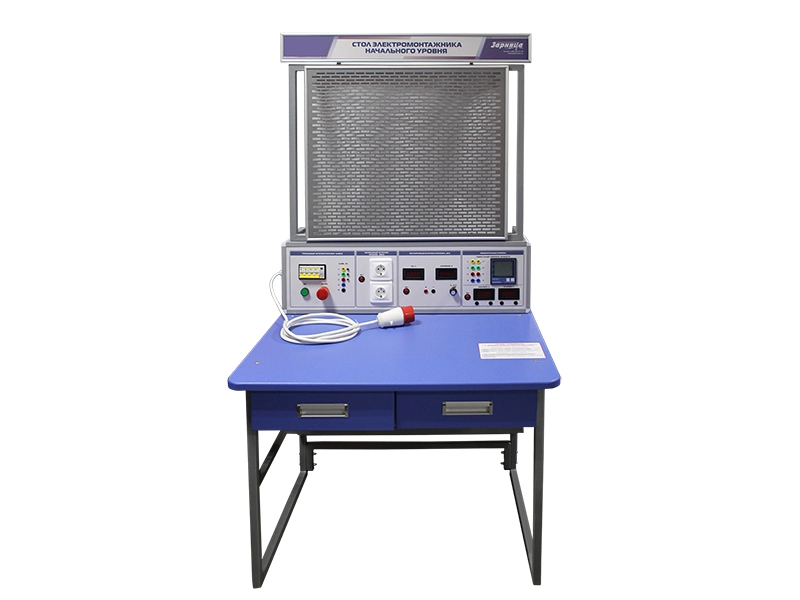

Конструктивно стенд представляет собой стол с выдвижными ящиками, на котором установлены моноблок и рама с перфорированной монтажной панелью. Моноблок содержит функциональные модули источников питания и измерительных приборов. Перфорированная монтажная панель служит для установки электротехнических изделий. Элементы электрического монтажа закрепляются в отверстиях перфорированной панели с помощью пластиковых клипс и крепежных элементов.
Базовая комплектация:
Лабораторный стол | 1 |
Моноблок | 1 |
Монтажная панель | 1 |
Цифровой мультиметр с токовыми клещами | 1 |
Комплект соединительных проводов и кабелей | 1 |
Набор аксессуаров: | |
- Пластиковая клипса | 1 |
- Саморез | 1 |
- Набор монтажного инструмента | 1 |
- Выключатель одноклавишный | 1 |
- Розетка без заземляющих контактов | 1 |
- Розетка с заземляющими контактами | 1 |
- Электросчетчик однофазный | 1 |
| - Электросчетчик трехфазный | 1 |
- Контактор | 1 |
- Промежуточное реле типа РЭК 77/3 | 1 |
- Лампа накаливания с патроном | 2 |
- Комплект DIN-реек | 1 |
- Автоматический выключатель 1п 6А | 1 |
- Автоматический выключатель 1п 16А | 1 |
- Автоматический выключатель 1п 25А | 1 |
- Автоматический выключатель 3п 25А | 1 |
- Автоматический выключатель 3п 25А с УЗО, ток утечки 30 мА | 1 |
- Автоматический выключатель 3п 16А | 1 |
- Клеммный зажим на DIN-рейку | 15 |
- Люминесцентная лампа | 1 |
- Электронный балласт | 1 |
- Дроссель | 1 |
- Стартер | 1 |
- Распределительная коробка (распаячная) | 1 |
- Припой (с канифолью) | 1 |
- Гильзовые наконечники | 100 |
- Клеммная колодка | 3 |
Комплект учебно-лабораторного оборудования "Стол электромонтажника начального уровня" (далее - стенд) предназначен для подготовки студентов по специальности "электромонтер/электромонтажник" и проведения практических работ по сборке бытовых и промышленных электрических цепей.
Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по теме "Монтаж электрооборудования и электропроводки". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Комплектация
1. Лабораторный стол.
2. Моноблок.
3. Монтажная панель.
4. Комплект соединительных проводов и кабелей.
5. Цифровой мультиметр с токовыми клещами.
6. Набор аксессуаров:
- Пластиковая клипса (50 шт.).
- Саморез (50 шт.).
- Набор монтажного инструмента.
- Выключатель одноклавишный.
- Розетка без заземляющих контактов.
- Розетка с заземляющими контактами.
- Электросчетчик однофазный.
- Электросчетчик трехфазный.
- Контактор.
- Промежуточное рели типа РЭК 77/3.
- Лампа накаливания с патроном (2 шт.).
- Комплект DIN-реек.
- Автоматический выключатель 1п 6 А.
- Автоматический выключатель 1п 16 А.
- Автоматический выключатель 1п 25 А.
- Автоматический выключатель 3п 25 А.
- Автоматический выключатель 3п 25 А с УЗО, ток утечки 30 мА.
- Автоматический выключатель 3п 16 А.
- Клеммный зажим на DIN-рейку (15 шт.).
- Люминесцентная лампа.
- Электронный балласт.
- Дроссель.
- Стартер.
- Распределительная коробка (распаячная).
- Припой (с канифолью).
- Гильзовые наконечники (100 шт.).
- Клеммная колодка (3 шт.).
7. Вывеска с названием стенда.
8. Паспорт изделия.
9.Руководство по эксплуатации.
Состав
Моноблок с набором следующих функциональных блоков:
- Трехфазный источник питания 380 В.
- Однофазный источник питания 220 В.
- Измерительные приборы.
- Регулируемый источник питания 0…30 В.
